さて、ここから本題に入るよ。君たちクサビ形ワイヤソケットって知ってるかい？

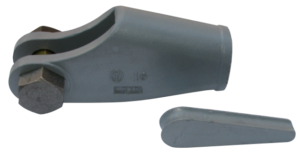

クサビ形ワイヤソケットとは、ワイヤソケットの１つで、
コッター止め(クサビ止め加工)というワイヤロープの端末加工に使用するんだ。

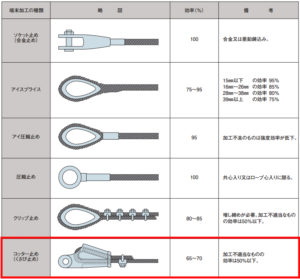

上の表は、ワイヤロープの端末加工の一覧だよ。コッター止めのところを見てくれ。
クサビ形ワイヤソケットは正しく取り付けられた場合、65~70%の効率を発揮するんだけれど

加工不適当なもの、つまり、誤った方法で取り付けられたものは効率50％以下になってしまい危険なんだ。

また最悪の場合、ワイヤロープが抜けてしまう可能性があるよ。



そんな事にならないために、クサビ形ワイヤソケットの取り付け手順を紹介していくよ。



①まず、ワイヤロープの径とソケットのサイズを確認するよ。

ソケットの呼びにワイヤロープ径が適合しているか確認してね。



②次に、クサビ形ワイヤソケットにワイヤロープを組み込むよ。

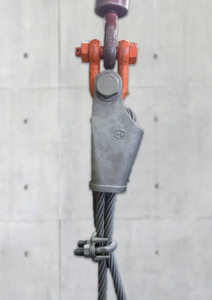

この時ワイヤロープとクリップの向きに注意してくれよね。下の画像が正しい組み込み状態だよ。

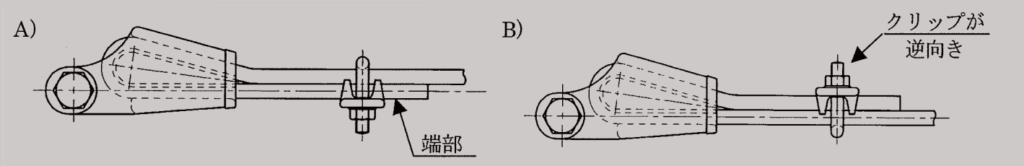

下の画像は誤ったワイヤロープの組み込み状態だよ。
Aはワイヤロープの端部がソケットの下のほうからでている。Ｂはクリップが反対に取り付けられているね。





この段階でのクリップは、ワイヤロープに荷重が掛かり始めた時にワイヤロープが抜けるのを防ぐ為に使用しているから、

締め付けは仮止め程度の強さで大丈夫。
取り付けの向きを間違えると、所定の強度が得られない場合があるから、画像を参考に作業してくれよな。

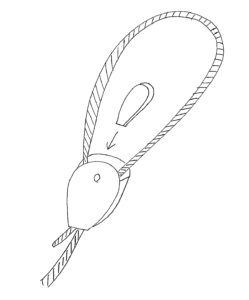

③組み込みができたら荷重を掛けるよ。荷重の方向は下の画像を見てね。
十分に荷重が掛かったのを確認したら、一度クリップをはずして再度クリップをできる限りワイヤソケットの近くに取り付けるんだ。

ワイヤロープのすべりを確認したい場合は、マーキングを付けてくれよ。



]

これでクサビ形ワイヤソケットの取り付けは完了だよ！
最後まで読んでくれた君は、クサビマスターだね！ありがとう！
