使っているかい？ワイヤロープ安全荷重表
君たち、突然だけれど来週6月2日は何の日か知っているかい？実は、「ロープの日」なんだ。
ロープの日は、ワイヤロープ業界の認知度向上とその安全の啓蒙が目的で
「ロ(６)ープ(２)」の語呂合わせから、6月2日に制定されたんだって！
このブログでも毎年紹介しているから、知っている君も多かったかな？
ということで今回は、ロープの日にちなんで「ワイヤロープ安全荷重表」について話していくよ。
君たちは、ワイヤロープを選定する時に「ワイヤロープ安全荷重表」は使っているかい？
使ったことがない、知らないって君に説明すると、玉掛け用ワイヤロープを選定する時、
1本あたりのワイヤロープに必要な基本安全荷重を求めて、ワイヤロープ径を選定するよね。
その時、張力増加係数やモード係数を使って、計算する方法もあるんだけれど、
ワイヤロープ安全荷重表は、「吊り点数」と「吊り角度」だけで
必要なワイヤロープの太さ(ロープ径)がすぐに分かる、とっても便利な表なんだ。

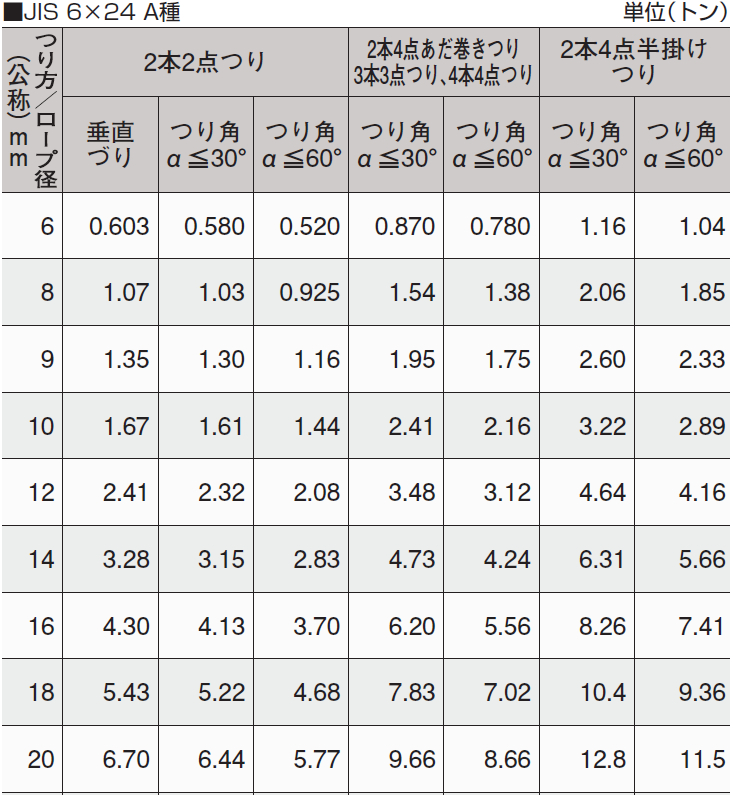

どうしてすぐに分かるかというと、表をよーく見てくれ。
吊り角度が30度刻みで区切られているのが分かるよね！
吊り角度を30度ずつに区切って、その範囲内(0度～30度、30度～60度)の値を一定にすることで、
簡単に使用荷重が求められるようになっているんだよ。
じゃあ、実際にワイヤロープ荷重表を使って、ワイヤロープを選定してみよう！
問題
質量2tの荷を、ワイヤロープ2本2点吊り、吊り角度45度で吊るよ。
この時、使用することができる最小のワイヤロープの太さ(ロープ径)はいくらでしょうか。
(ワイヤロープは6×24A種を使用)
出来たかな？答え合わせをしていくよ。
まず、ワイヤロープ荷重表の「2本2点つり」、吊り角度45度が含まれる「α ≦ 60」の列を見るよ。
そして、吊り荷の重さは2tだから、その列から2以上の最も小さな数字を探すんだ。
「2.08」が見つかったかな。
そうしたら「2.08」の行の一番左、「ロープ径」を確認すると「12」になっているよね。
よって、使用することができる最小のワイヤロープの太さは12㎜ということになるよ！
どうだい、簡単でしょ。
もちろん、張力増加係数やモード係数を使って計算する方法も良いんだけど
毎回計算するのは大変だから、僕もワイヤロープを選定するときはこの荷重表を使っているよ。
この「ワイヤロープ安全荷重表」は、大洋製器工業のHPで無料ダウンロードすることができるんだ。
気になった君は、ここからダウンロードしてみてね。
更に、スマホで計算できたらいいな～って君には、スマホアプリ「D.C.吊る～ん」がオススメだよ。
君たち、今日も一日ご安全に！
