今回は、ワイヤロープの点検項目の1つ「断線」を紹介するよ。
断線とは？
まず、断線とは、ワイヤロープの素線が切れることを指しているよ。「素線切れ」とも言うね。
ロープに繰り返し作用する引っ張りや曲げによるダメージが蓄積し、起こる現象なんだ。
断線の種類
断線は、発生位置によって種類が分かれるよ。
1.外部断線
上の画像は実際に断線しているワイヤロープだよ。
丸のところが断線しているんだけれど分かるかな？
こんなふうに、表面から見える素線が切れていることを「外部断線(クラウン断線・山切れ)」と言うんだ。
2.内部断線
その反対に、表面から見えない素線が切れていることを「内部断線」と言い、
その中でも更に「谷部断線(ニップ断線・谷切れ)」と「底部断線(ベッド断線・心接面切れ)」の2種類に分かれるんだ。
谷部断線は、ストランド同士が接触する部分(谷部)で、素線と素線が擦れ合い発生する断線のことを指し、
底部断線は、主に「鋼心」の場合に起きる現象で、ストランドの心材と接触する部分で発生する断線だよ。
外部断線と内部断線では、一般的に外部断線が先行して発生すると言われているんだ。
今回は、玉掛け用ワイヤロープの点検項目にある「外部断線」と「谷部断線」の点検方法を説明するね。
点検方法・廃棄基準
ワイヤロープの点検と廃棄基準は、
線材製品協会鋼索部会(旧日本鋼索工業会)監修「玉掛索の正しい取扱い方」に記載されていて
断線の点検は、ワイヤロープの全長・全周にわたり断線の有無を確認するんだ。
廃棄基準は、外部断線と谷部断線で違うよ。
1.外部断線
外部断線の廃棄基準は、
「最外層素線数×6倍(6ストランド)の10%以上断線しているもの」とされているよ。
最外層素線とは、ストランドの外周にある素線のことなんだ。
例えば、6×24のワイヤロープの場合
最外層素線数15本 × 6倍(6ストランド) は90本
90本の10%は9本だから、9本以上断線しているものは廃棄ということだよ。
2.谷部断線
次に谷部断線の廃棄基準は、「1本でも断線しているもの」とされているよ。より厳しいね。
「あれ、表面から見えないのにどうやって確認するの？」って思わなかったかい？
そうなんだ。ワイヤロープを真っ直ぐにしている状態では、谷部断線を目視で見つけるのは困難なんだ。
だから、谷部断線を点検する時はロープを曲げてみてくれよな。

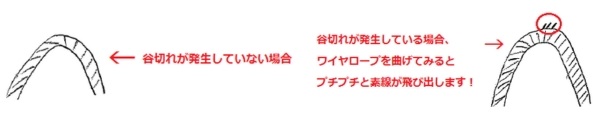

谷部断線を起こしていると、ロープを曲げたら断線部分が飛び出すよ。
その素線の飛び出しの有無を確認してね。
今回は、ワイヤロープの点検項目「断線」について説明したよ。
分かってれたかな？
今日も一日ご安全に！
